華連達機械廠電腦絎縫機系統解決方案

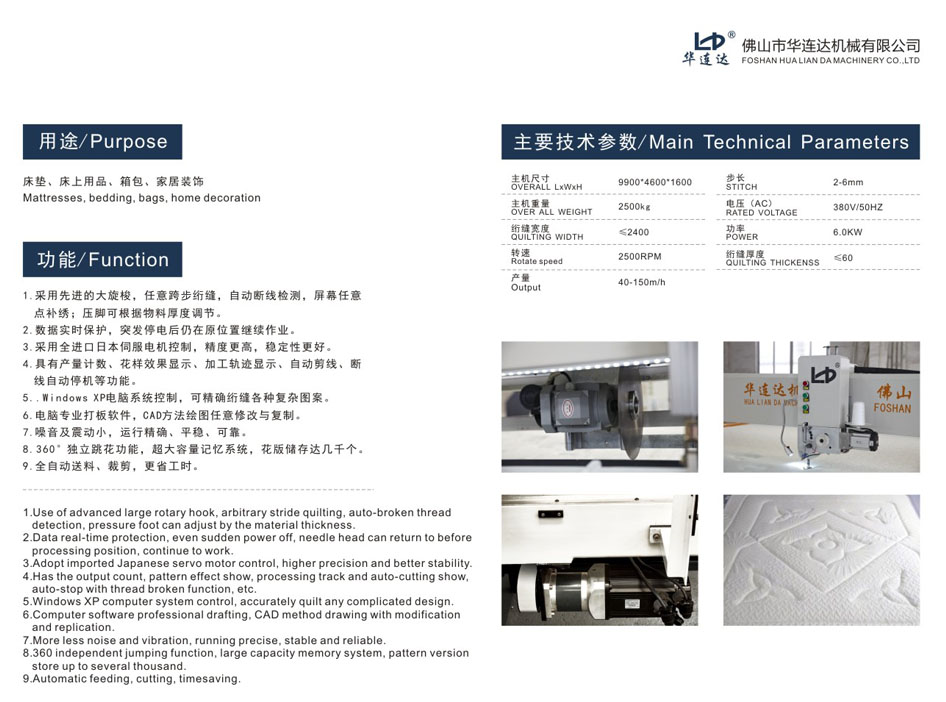

     [系統概述]



     電腦絎縫機，作為一種集自動控制，大容量存儲技術為一體的新興機器，在床墊，布料，床罩等各種產品的加工方面有著非常廣泛的應用。目前的絎縫機多分為電腦無梭多針絎縫機，電腦有梭多針絎縫機，電腦高速梭蕊繞線機等各種規格類型。與傳統的機械式絎縫機相比突破了其只能扎半坐標簡單圖案功能。它在強大的電腦控制系統下，能準確無誤的處理整個坐標系上所編制的各種復雜圖案，包括各種獨立圖案而且在生產速度，機械性能，噪音污染等指標上，都是以往的機械機器所不可以比擬的。



     [系統原理]



     電腦絎縫機的主控設備是工業電腦，配合運動卡，步進/伺服電機，變頻器，對整個機器能高速，準確，穩定運行等都起著重要的控制作用。多軸運動控制卡是基于PC總線的一種高性能、低價位的步進/伺服電機運動控制卡，它包括脈沖輸出、脈沖計數、數字輸入、數字輸出等功能，可以發出連續的高頻率的脈沖串，通過改變發出脈沖的頻率來控制電機的速度，改變發出脈沖的數量來控制電機的位置。脈沖計數可用于編碼器的位置反饋，提供機器準確的位置，糾正傳動過程中產生的誤差。而鑒于整個機器是長時間不停機運作，且現場灰塵較多，環境惡劣，所以采用EVOC品牌的工業電腦IPC—586VDNH(GX)作為整個控制系統的核心，對運動卡及變頻器起控制協調的作用，以保證整個系統的長時間穩定運行。 　　[系統配置]



     操作系統：DOS、Linux&Wince

     硬件設備：EVOC半長單板電腦HSC-1611CLDNA

     IPC-6806機箱

     IPC-6106P3底板

     PS-160電源

     其它：兩塊以上的運動控制卡，變頻器



    [系統評價]



     電腦絎縫機解決方案運用用工業級計算機對絎縫機工作進行數據處理和傳輸，大大改進了以前傳統的專用變頻器的機械式工作方式，而且具有較強的容錯功能，具有過流，過熱，等多重保護以及自測試功能，較好地解決了鞍架控制、羅拉控制和主軸控制等絎縫，實現了絎縫品生產過程的自動化。
